Adsorpcyjny agregat osuszający TTR 800
  1. Produkty i usługi
  2. Produkty ‑ HighPerformance
  3. Osuszanie
  4. Stacjonarne, adsorpcyjne osuszacze powietrza
  5. TTR 800

Adsorpcyjny agregat osuszający TTR 800

Uniwersalne urządzenie o wydajności osuszania 86 kg / 24h do szerokiego zakresu zastosowań przemysłowych

Zintegrowana szafa sterowania za panelem sterowania
TTR 800: Jednocześnie kompaktowy i potężny

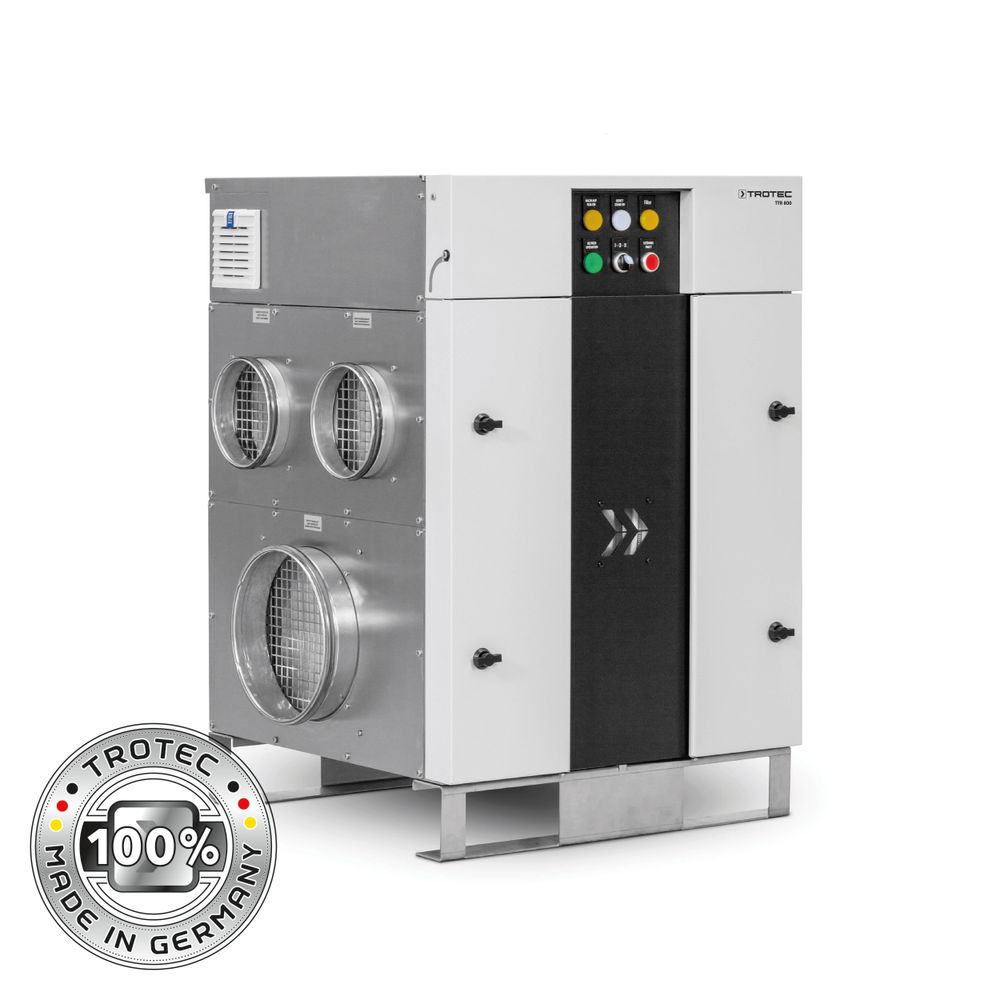

Model TTR 800 z odporną obudową ze stali szlachetnej

Wilgotność powietrza pod całkowitą kontrolą

Przyjazny w konserwacji adsorpcyjny osuszacz powietrza TTR 800 nie tylko gwarantuje wysokie parametry osuszania nawet w niskich temperaturach punktu rosy. Zastosowanie standardowej obudowy ze stali szlachetnej i skrzynki elektrycznej w wersji IP53, odporny na korozję TTR 800 jest również przystosowany do eksploatacji w niekorzystnych warunkach pracy. Dlatego też idealnie nadaje się do wielu zadań związanych z utrzymaniem niskiego poziomu wilgotności lub wytwarzania suchego powietrza w zakładzie chemicznym, farmaceutycznym oraz w przemyśle spożywczym innym obszarem zastosowania jest budowa maszyn, ochrona maszyn, inwentarza oraz budynków przed korozją, skraplaniem kondensatu oraz powstawaniem pleśni, na przykład instalacje hydrotechniczne lub elektryczne centrale sterownicze.

Klasa High Performance made in Germany

Model TTR 800 to jednocześnie wytrzymała i przyjazna w serwisowaniu konstrukcja o bardzo krótkich czasach przestoju. Jest to bowiem osuszacz adsorpcyjny zaprojektowany w Niemczech z zachowaniem najwyższych wymagań jakościowych. W produkcji urządzenia firma Trotec zastosowała wyłącznie wydajne komponenty najnowszej generacji dostarczone przez przodujących producentów.

Wysoka wydajność osuszania także przy niskiej temperaturze punktu rosy

Adsorpcyjne osuszacze powietrza serii TTR osuszają powietrze wykorzystując spadek ciśnienia pary wodnej pomiędzy wilgotnym powietrzem a higroskopijnym środkiem sorpcyjnym znajdującym się na kole suszącym o bardzo dużej czynnej powierzchni roboczej. Ta technologia gwarantuje wysoką wydajność osuszania także przy niskiej wilgotności powietrza oraz niskiej temperaturze powietrza.

TTR-Trisorp-Dual

Model TTR 800 posiada dwa, oddzielne strumienie powietrza technologicznego i regeneracyjnego, wyposażone w niezależne wentylatory. Osuszane powietrze technologiczne jest zasysane przez wentylator i kierowane do sekcji osuszania, w której znajduje się ciągle obracające się koło suszące. Zawarta w powietrzu wilgoć osiada na środku sorpcyjnym a osuszone powietrze jest kierowane na zewnątrz urządzenia.

Powietrze technologiczne jest także zasysane przez wentylator i prowadzone przez sekcję przepłukiwania. Koło suszące ogrzewa się za pośrednictwem uwalniania ciepła adsorpcji i ciepła regeneracji. Dzięki temu sekcja przepłukiwania jest wykorzystywana do odzysku ciepła i chłodzenia koła suszącego, co zmniejsza zużycie energii i szczególnie w niskich temperaturach punktu rosy zwiększa wydajność osuszania.

W trakcie przepływu przez moduł ogrzewania powietrze jest silnie ogrzewane, co powoduje znaczne zmniejszenie jego wilgotności względnej. Dzięki temu, w trakcie przejścia przez sekcję regeneracji pobiera zawartą w żel silikonowym wilgoć. Bardzo wilgotne powietrze regeneracyjne jest następnie kierowane do wylotu powietrza regeneracyjnego na zewnątrz.

Model TTR 800 wykorzystuje technologię TTR-Trisorp-Dual z niezależnym prowadzeniem powietrza technologicznego i regeneracyjnego przez oddzielne wentylatory oraz z sekcją przepłukiwania do odzysku ciepła z powietrza regeneracyjnego.
TTR-Trisorp-Dual

Możliwość konfiguracji zmiany strugi powietrza

Możliwość konfiguracji zmiany strugi powietrza

Obudowa osuszacza powietrza jest fabrycznie przystosowana do symetrycznego montażu toru prowadzenia powietrza, dzięki czemu urządzenie może być zamontowane stroną obsługi w stronę operatora, niezależnie od kierunku przepływu powietrza technologicznego. Na życzenie, kierunek powietrza może być zmieniany poprzez przemontowanie modułu, co umożliwia dostosowanie do specjalnych wymagań procesu technologicznego klienta. Urządzenie jest wyposażone w funkcję zamiany i konfiguracji kierunków strugi powietrza wlotowego i strugi powietrza wylotowego.

System regulacji ilości powietrza Duoventic

System regulacji ilości powietrza Duoventic

Wysokiej wydajności wentylatory zastosowane w modelach TTR 800 są napędzane zużywającymi niską ilość energii silnikami EC, których prędkość obrotowa może być niezależnie sterowana za pośrednictwem regulatora Duoventic. Zintegrowany system regulacji ilości powietrza Duoventic umożliwia szybką konfigurację agregatu osuszającego TTR 800 bez jakichkolwiek modyfikacji w celu przystosowania do dowolnego zastosowania. Bardzo niska wilgotność powietrza przy niskim przepływie, większe ilości powietrza suchego lub maksymalny przepływ obiegu przy średniej wilgotności.

Przyjazna w serwisowaniu konstrukcja

Przyjazna w serwisowaniu konstrukcja

Model TTR 800 to konstrukcja wymagająca bardzo niewielu czynności obsługowych. Zamykane drzwi i klapy filtra zapewniają szybki dostęp do wszystkich elementów. Urządzenie jest fabrycznie wyposażone w filtry powietrza G4 w wersji Z-line dla powietrza technologicznego i regeneracyjnego. Odpowiedni nadzór filtrów z kontrolką także należy do wyposażenia dodatkowego.

Dostępna wersja na wynajem

Dostępna wersja na wynajem

W wersji opcjonalnej, ten agregat osuszający jest przystosowany do wynajmu. W wersji tej, model TTR 800 jest zabezpieczony przed uderzeniami dzięki zabudowie w ocynkowanej ramie transportowej, przystosowanej do składowania piętrowego. Posiada także znajdujące się z tyłu stałe rolki transportowe oraz przednie rolki kierowane z hamulcem.


Prykład ustawienia 1: Neutralny ciśnieniowo tryb cyrkulacji w przypadku ustawienia na zewnątrz pomieszczenia poddanego obróbce powietrza.
Neutralny ciśnieniowo tryb cyrkulacji w przypadku ustawienia na zewnątrz

Wydajne energetycznie osuszanie powietrza i wysoki współczynnik osuszania dzięki wykorzystaniu dwóch obiegów powietrza.

Zasada działania TTR-Trisorp-Dual z dwoma niezależnymi kanałami prowadzenia powietrza umożliwia zastosowanie trybu cyrkulacji zarówno w przypadku ustawienia uządzenia poza (przykład 1), jak i wewnątrz pomieszczenia (przykład 2) z wykorzystaniem świeżego, suchego powietrza z oddzielnego kanału powietrza technologicznego. W przypadku ustawienia urządzenia wewnątrz pomieszczenia, wlot powietrza regeneracyjnego i wylot powietrza wilgotnego są wykorzystywane do wyprowadzenia na zewnątrz pomieszczenia za pomoca kanałów lub węży transportu powietrza.

W odróżnieniu od konwencjonalnego trybu wentylacji, zmienny tryb cyrkulacji przy nominalnej ilości suchego powietrza umożliwia uzyskanie znacznie noższych temperatur punktu rosy i, dzięki temu, znaczne obniżenie wilgotności oraz znacznie wyższą wydajnośc energetyczną w trakcie eksploatacji.

Prykład ustawienia 2: Neutralny ciśnieniowo tryb cyrkulacji w przypadku ustawienia wewnątrz pomieszczenia poddanego obróbce powietrza.
Neutralny ciśnieniowo tryb cyrkulacji w przypadku ustawienia wewnątrz pomieszczenia

Wartość dodana bez dodatkowej ceny

Osuszacz powietrza TTR 800 jest fabrycznie wyposażony w liczne funkcje i elementy wyposażenia. Gwarantują one niezawodną pracę, łatwą obsługę i niskie czasy przestojów przy jednocześnie niskim nakładzie czynności konserwacyjnych.

  • Wytrzymała i łatwa w konserwacji obudowa ze stali szlachetnej
  • Kontrola obrotów wirnika (wirnik i napęd)
  • Sterowanie Duoventic dla powietrza regeneracyjnego i wentylatora powietrza technologicznego
  • System zabezpieczenia przed przegrzaniem z blokadą ponownego włączenia (powietrze regeneracyjne)
  • Zarządzanie temperaturą roboczą (powietrze regeneracyjne)
  • Filtr powietrza G4 w wersji Z-Line z elektroniczną kontrolą i kontrolką niedrożności
  • Zaciski zewnętrznego włączenia/wyłączenia i zaciski przyłączeniowe higrostatu
  • Bezpotencjałowe styki pracy, usterki i filtra
  • Możliwość konfiguracji zmiany strugi powietrza

Dodatkowo, model TTR 800 może być doposażony w wiele opcji wyposażenia, pozwalających na dostosowanie urządzenia do indywidualnych potrzeb.

Wykres mocy TTR 800
W ramach zamówienia specjalnego chętnie wykonamy odpowiednio dostosowane, adsorpcyjne osuszacze powietrza.

Na specjalne zamówienie chętnie wykonamy także specjalne wersje adsorpcyjnych osuszaczy powietrza. Poniższe urządzenia mogą być idealnie dostosowane do indywidualnych potrzeb i wykonane „made in Germany“:

  • Agregaty osuszające TTR w wersji sterylnej
  • Agregaty osuszające TTR do powietrza suchego, wolnego od substancji LABS
  • Agregaty osuszające TTR do bardzo niskiej temperatury punktu rosy

Zachęcamy do skorzystania z możliwości stworzenia wersji specjalnych, skonstruowanych ze specjalnie dostosowanych komponentów i idealnie dopasowanych do lokalnych potrzeb. Nasi specjaliści udzielą wszelkiej pomocy na etapie planowania, konstrukcji i produkcji. Tutaj zamieszczono dalsze informacje …

Prosto do właściwego źródła wilgoci bez obciążenia

Łatwe obliczanie wydajności – kalkulator pojemności online oferowany przez firmę Trotec

Który osuszacz adsorpcyjny ma idealną wydajność dla danego zadania roboczego?

Czasochłonne obliczanie wymagań w klasyczny sposób nie jest już konieczne. Skorzystaj z naszego profesjonalnego kalkulatora wydajności online, aby obliczyć dokładne wymagania dla danego agregatu TTR. Po prostu wybierz żądany typ osuszania i uzupełnij wymagane dane. Nasz kalkulator poda dokładną, wymaganą wartość wydajności osuszania, konieczną dla danych wymagań. Program wskaże także optymalny dla tych warunków model osuszacza firmy Trotec.

Przejdź bezpośrednio do kalkulatora wydajności online

STUDIUM PRZYPADKU TROTEC: Niezawodne osuszanie powietrza przed kondensacją za pomocą MareDeus

STUDIUM PRZYPADKU TROTEC:
Niezawodne osuszanie powietrza przed kondensacją za pomocą MareDeus

Hiszpańska firma "MareDeus Food Solutions" polega na osuszaczach adsorpcyjnych TTR firmy Trotec do produkcji dorsza. Mgła i wilgoć po czyszczeniu należą już do przeszłości.

Do dokumentu PDF

Porównanie danych technicznych

Wszystkie stacjonarne adsorpcyjne osuszacze powietrza serii TTR w bezpośrednim porównaniu:

Abyś mógł znaleźć adsorpcyjny osuszacz powietrza odpowiadający dokładnie Twemu zapotrzebowaniu, dokonaliśmy przejrzystego zestawienia urządzeń serii TTR Trotec umożliwiającego porównanie.

Modele, których nie chcesz wziąć pod uwagę, należy odkliknąć.

Porównanie danych technicznych

Zalety praktyczne:

  • Jakość „made in Germany“, czyli oryginalne produkty firmy Trotec.
  • Wysoka wydajność osuszania także przy niskich temperaturach punktu rosy
  • Wytrzymała obudowa ze stali szlachetnej
  • Niezawodny, silikonowy wirnik adsorpcyjny
  • Możliwość konfiguracji zmiany kierunku strugi powietrza (bardzo łatwa przebudowa)
  • Sterowanie Duoventic to indywidualne sterowanie każdego wentylatora za pomocą potencjometru
  • Technologia TTR-Trisorp-Dual z oddzielnym prowadzeniem powietrza technologicznego i regeneracyjnego, gwarantującego neutralną ciśnieniowo cyrkulację powietrza
  • Elektryczne ogrzewanie regeneracyjne
  • Nadzór filtra (dla każdego strumienia powietrza i zbiorczej kontrolki)
  • Przegotowane wiele wariantów wyposażenia pozwala na stworzenie udanej konfiguracji do każdego zadania roboczego.

Zakup

Osuszacz adsorpcyjny TTR 800 Pokaż w sklepie internetowym Trotec

Osuszacz adsorpcyjny TTR 800

TTR 800 to mocny osuszacz adsorpcyjny do zastosowań przemysłowych. Jego moc osuszania to 86,4 kg na dobę a ilość przerabianego powietrza: 950 m³ / h przy 300 Pa.

Cena na zapytanie

Dane techniczne

Dane techniczne
Informacje ogólne
  Numer części 1.110.000.150
Suche powietrze (przy powietrzu dolotowym 20°C / 60% wilg. wzgl.)
  Osuszanie [kg/24h] 86,4
  Osuszanie [kg/h] 3,6
  Swobodny strumień powietrza [m³/h] 950
  Nominalna ilość powietrza | Suche powietrze (przy powietrzu dolotowym 20 °C / 60 % wilg. wzgl.) [m³/h] 750
  Zewnętrzne tłoczenie | Suche powietrze (przy powietrzu dolotowym 20 °C / 60 % wilg. wzgl.) [Pa] 300
  Przyłącze wejściowe Ø [mm] | suche powietrze (przy powietrzu zasysanym 20°C / 60%wilg.wzgl.) 250
  Przyłącze wyjściowe Ø | suche powietrze (przy powietrzu zasysanym 20°C / 60%wilg.wzgl.) [mm] 250
Powietrze regeneracyjne
  Nominalny przepływ powietrza | powietrze regeneracyjne [m³/h] 130
  Zewnętrzne tłoczenie | powietrze regeneracyjne [Pa] 300
  Przyłącze wejściowe ø | powietrze regeneracyjne [mm] 160
  Przyłącze wyjściowe ø | powietrze regeneracyjne [mm] 160
Zasada działania
  Zasada działania TTR-Trisorp-Dual
Zakres roboczy
  Min. temperatura [°C] -20
  Maks. temperatura [°C] 40
  Min. wilgotność powietrza [% wilg.wzgl.] 0
  Maks. wilgotność powietrza [% wilg.wzgl. (bez kondensacji)] 100
Parametry elektryczne
  Przyłącze sieciowe 380 - 480 V/50 - 60 Hz
  Nominalny pobór prądu [A] 7,5
  Moc instalacyjna [kW] 4,9
  Moc grzewcza [kW] 4,1
  Zalecane zabezpieczenie [A] 16
Zasilanie elektryczne
  Zaciski przyłącza
Automatyczne osuszanie
  Osuszanie w trybie ciągłym
Wymiary zewnętrzne
  Długość (bez opakowania) [mm] 734
  Szerokość (bez opakowania) [mm] 649
  Wysokość (bez opakowania) [mm] 942
Masa
  (bez opakowania) [kg] 85
Wyposażenie, zalety, funkcje
Rodzaj obudowy
  Stal nierdzewna
  Stalowa obudowa, ocynkowana i lakierowana
Wersja urządzenia
  Schemat ustawienia (standardowy)
  Wersja na wynajem
  maks.
  Osłona przed niesprzyjającymi warunkami atmosferycznymi
Wyposażenie
  Szeroki zakres napięcia
  Kontrola obrotów wirnika (wirnik i napęd)
  System zabezpieczenia przed przegrzaniem z blokadą ponownego włączenia (powietrze regeneracyjne)
  Zarządzanie temperaturą roboczą (powietrze regeneracyjne)
  Nadzór filtra (dla każdego strumienia powietrza i zbiorczej kontrolki)
  Sterowanie Duoventic
  Możliwość konfiguracji zmiany kierunku strugi powietrza (bardzo łatwa przebudowa)
  Zaciski do zewnętrznego włącznika
  Zaciski przyłączeniowe higrostatu
  Styki bezpotencjałowe (praca, usterka, filtr)
  Licznik roboczogodzin
  Regulacja ilości powietrza
  Zintegrowana funkcja odzysku ciepła
  Higrostat (elektroniczny)
  Higrostat (mechaniczny)
  Regulacja wilgotności
  Pomiar wilgotności i temperatury
  Wspomagane czujnikiem sterowanie Flowmatic
  Licznik zużycia prądu
  Amperomierz
  Wtyczka DIN do zewnętrznego włącznika
Typ budowy ogrzewania regeneracyjnego
  Oporność elektryczna
  Termistor PTC
  Para nasycona (4 bar)
  Gaz
Wstępna i końcowa obróbka powietrza
  Chłodzenie wstępne
  Chłodzenie końcowe
Mobilność
  Uchwyty transportowe / do noszenia
  Niebarwiące koła gumowe
  Elementy składowania piętrowego
  Niebarwiące stopy gumowe
  Rama transportowa
  Rolka kierująca z hamulcem
  Rolki wspornikowe
  Zaczep do podnoszenia dźwigiem
  Prowadnice wideł wózka widłowego

 Wyposażenie seryjne

 Wyposażenie dodatkowe

 brak
