System inspekcyjny VSP

Name: System inspekcyjny VSP3041
Brand: Trotec
SKU: 3110007101
Price: 15499.95 PLN
Availability: InStock

VSP to modułowy, mobilny i uniwersalny w zastosowaniu techniczny endoskop wideo

Jeden system - niezliczone możliwości

Dotychczas kontrola wzrokowa przeprowadzana przez techników odpowiedzialnych za konserwacje i remonty wymagała zastosowania różnych, optycznych środków pomocniczych. Obsługa jednego urządzenia oznaczała konieczność zastosowania wielu instrumentów, wysokich inwestycji i żmudnych szkoleń.

Nasz modułowy system inspekcyjny VSP to wyrafinowana alternatywa. Dzięki połączeniu uniwersalnej jednostki sterowania i różnych modułów optycznych, zapewnia on najwyższą uniwersalność.

Po prostu stwórz optymalną konfigurację dla danego zastosowania i, w razie potrzeby, rozszerz system o dodatkowe komponenty.

Modułowy system inspekcyjny VSP to uniwersalne możliwości zastosowania. Dotyczy to inspekcji urządzeń przemysłowych, przewodów spalinowych i wentylacyjnych, przyłączy domowych, systemów wentylacyjnych lub rur kanalizacyjnych:

Zastosowanie długiego kabla wsuwanego pozwala na wykorzystanie systemu VSP na przykład jako kamery rurowej do wzrokowej kontroli kanałów kanalizacyjnych lub wentylacyjnych oraz kominów. Innym przykładem zastosowania może być endoskop z elastyczną sondą do kontroli trudno dostępnych przestrzeni zamkniętych albo boreskop ze sztywną sondą i funkcją Dualsicht do kontroli wzrokowej maszyn i urządzeń. Opcjonalny transmiter VSP umożliwia zastosowanie systemu VSP do punktowej lokalizacji defektów w rurach wykonanych z materiałów niemetalicznych.

Zanieczyszczenia, uszkodzenia i defekty mogą być bardzo łatwo wykryte i zapisane w formie zdjęcia lub filmu na karcie SD.

VSP to właściwe narzędzie

Centralnym elementem systemu VSP jest jednostka sterowania monitora VSP-Control. Ten sterownik ekranowy może zostać przytwierdzony do bębna kabla za pomocą mocowania zatrzaskowego. Do połączenia z głowicą kamery służy gniazdo wielozłącza.

Szczególną zaletą systemu VSP jest możliwość uniwersalnego połączenia jednostki sterowania VSP-Control z różnymi komponentami systemowymi VSP. VSP-Control służy do generowania obrazu z wykorzystaniem wspólnej filozofii sterowania i ustawień wszystkich modułów sterowania i obsługi. Dotyczy to zarówno kamer do instalacji rurowych, endoskopów wideo, jak i boreskopów wideo.

Tania możliwość rozszerzenia systemu w celu umożliwienia inspekcji maszyn, urządzeń i konstrukcji budynków

Klasyczne kamery inspekcyjne, wideo-boreskopy lub endoskopy to autonomiczne urządzenia pomiarowe ze zintegrowaną jednostką silnika, złączami oraz elektroniką sterującą. Zwiększa to pracochłonność wdrożenia w obsługę oraz koszty inwestycji każdego, poszczególnego urządzenia. System VSP pozwala na redukcję tych kosztów oraz skrócenie fazy wdrażania!

Oprócz bębna kabla wsuwanego dostępne są na przykład dodatkowe elementy centrujące do wkładek inspekcyjnych w odcinkach rur. Zapewniają one wycentrowanie głowicy kamery w odcinku rury i jednocześnie niskie sił oporu przesuwu. System VSP obejmuje także najróżniejsze boreskopy i endoskopy, w prosty sposób podłączane do jednostki sterowania VSP-Control za pośrednictwem multizłącza. Obraz jest wyświetlany za pośrednictwem układu VSP-Control, dodatkowe przyciski funkcyjne na uchwycie pistoletowym boreskopu lub endoskopu umożliwiają szybką obsługę.

System VSP jest dal użytkownika uniwersalnym, kompleksowym rozwiązaniem do wideoskopii i endoskopii

Skorzystaj z możliwości łatwego przezbrojenia systemu VSP przez wymianę lub dołączenie poszczególnych komponentów i stworzenia idealnego urządzenia do konkretnej kontroli wzrokowej ...

... Kamera inspekcyjna Do kontroli urządzeń przemysłowych, przewodów spalinowych i wentylacyjnych, przyłączy domowych, systemów wentylacyjnych lub rur kanalizacyjnych
... Endoskop wideo Do kontroli niedostępnych profili zamkniętych z użyciem najmniejszych otworów
... Boreskop wideo Kontrola wzrokowa maszyn i urządzeń
... Kamera rurowa Do skutecznej kontroli także dłuższych odcinków rury dzięki opcjonalnym saniom rolkowym
... Urządzenie do lokalizacji punktowej Do lokalizacji uszkodzeń w rurach wykonanych z materiałów niż metale za pomocą nadajnika

Wszystkie czynności możliwe są z zastosowaniem tylko jednego systemu i jednej filozofii sterowania.

Zalety praktyczne:

Rozwój, konstrukcja i wzornictwo, produkcja i wykonanie: 100 % Trotec
Optymalna, uniwersalna rozdzielczość do wielu zastosowań VT (Visual Testing - testowanie wizualne)
Modułowy system o możliwości tworzenia uniwersalnych kombinacji i rozszerzenia
Wytrzymała jednostka sterowania z kolorowym ekranem i bardzo dużej pojemności akumulatorem litowo-polimerowym. Uniwersalne zastosowanie z wszystkimi komponentami systemu VSP
Głowice kamery umożliwiają przejście przez zakręty i wyróżniają się wysoką jasnością. Dodatkowymi zaletami są możliwość obrotu i wychylenia, bardzo wąska budowa i wodoodporność według normy IP67
Możliwość rozszerzenia o różne wideo-endoskopy i boreskopy
Opcjonalny transmitter VSP3041 umożliwia wyznaczanie lokalizacji między punktami i wzdłuż odcinków

Jednostka sterująca monitora VSP-Control

Jednostka sterowania VSP-Control

Jednostka sterowania VSP-Control jest centralnym elementem całego systemu VSP. VSP-Control służy do generowania obrazu z wykorzystaniem wspólnej filozofii sterowania i ustawień wszystkich modułów sterowania i obsługi. Dotyczy to zarówno kamer do instalacji rurowych, endoskopów, jak i boreskopów.

VSP-Control umożliwia obrót i wychylenie głowicy kamery (VSP-H41M) oraz zmianę ustawień jasności, powiększenia, wykonywanie zdjęć lub filmów oraz zarządzanie pamięcią.

Gniazdo wielozłączne umożliwia podłączanie bębna kabla lub różnych sond endoskopów i boreskopów wideo do jednostki sterowania VSP-Control. Gumowany panel sterowania i boczne osłony gumowe są zastosowane w obudowie z tworzywa ABS o stopniu ochrony IP 64, posiadającej także przyłącze USB oraz gniazdo pamięci SD.

Jednostka sterowania VSP-Control zapewnia pełną kontrolę w trakcie każdej inspekcji wzrokowej

Wytrzymała obudowa z ABS o stopniu ochrony IP64 (1), bocznymi elementami ochronnymi z gumy jest wyposażona w gumowany panel przycisków oraz kontrastowy wyświetlacz Wide VGA (2), na który założyć można odporną na zarysowania osłonę przeciwodblaskową (3).

Na tylnej stronie znajdują się dwa, okrągłe przyciski (4), służące do zablokowania zatrzaskowego na bębnie przewodu wsuwanego VSP-R30 w trakcie transportu i eksploatacji. Równie praktyczny jest zintegrowany wskaźnik naładowania akumulatora (5).

Wyposażone w zaślepkę ochronną gniazdo wielozłącza (7) umożliwia podłączenie kamery kabla wsuwanego, boreskopu lub wideoskopu. Idealne warunki pracy zapewnić można poprzez ustawienie jednostki na rozkładanej stopie (6).

Bęben kabla wsuwanego VSP-R30

Do kontroli w połączeniu z jednostką sterowania VSP-Control

Model VSP-R30 to optymalna kamera do wzrokowej kontroli instalacji ściekowych i wentylacyjnych albo kominów. Uniwersalne możliwości wyposażenia w głowice o różnych wielkościach pozwalają na użycie urządzenia do wielu innych zastosowań. Wzmocniony włóknem szklanym wsuwany kabel jest wyposażony w licznik metrów oraz dodatkową funkcję pomiaru odcinka częściowego.

Wsuwany kabel VSP-R30 o długości 30 m jest wzmocniony włóknem szklanym i umożliwia wygięcie o kąt 90° w przewodach rurowych o długości ≥135 mm.

Licznik metrów kabla wsuwanego z funkcją pomiaru odcinka częściowego jest zintegrowany w obudowie bębna.

Bęben kabla wsuwanego jest tak skonstruowany, że możliwe jest jego zastosowanie w pozycji stojącej oraz leżącej.

W trakcie transportu, zintegrowany kabel spiralny może zostać wykorzystany do zamocowania jednostki sterowania VSP-Control do zamków zatrzaskowych.

Dwa zamki zatrzaskowe umożliwiają szybkie zamocowanie jednostki sterowania VSP-Control oraz zapewniają pewny uchwyt w każdej pozycji.

Bębna kabla wsuwanego oraz głowica kamery są przystosowane do łatwego magazynowania i transportu jako integralny system wraz z zamocowaną zatrzaskowo jednostką sterowania.

Skorzystaj z modułowej uniwersalności systemu VSP, na przykład w wersji z zestawem bębna kamery VSP3041, składającego się z jednostki sterowania VSP-Control z osłoną przeciwodblaskową w walizce transportowej, bębna kabla VSP-R30 o długości 30 m i głowicą kamery VSP-H41M, koszem ochronnym i kulą prowadzącą.

Głowice kamery VSP-H

Do zastosowania w inspekcji w połączeniu z bębnem kabla wsuwanego VSP-R30

System VSP może zostać wyposażony w dwie głowice kamery – VSP-H41M und VSP H25F. Obie głowice kamery są wyposażone w uszczelnione przyłącze gwintowe i mogą zostać przykręcone na końcu wsuwanego przewodu.

Głowica kamery VSP-H41M może zostać w trakcie inspekcji obrócona o kąt 360° i wychylona o kąt 180°. Kamera oraz diody LED są w przypadku modelu VSP-H41M zabezpieczone przed uderzeniami oraz zamontowane w przezroczystym, wymiennym korpusie z tworzywa sztucznego.

W celu dodatkowego zabezpieczenia głowicy kamery VSP-H41M i jej zaślepki ochronnej, możliwe jest użycie dodatkowego kosza ochronnego kamery.

Węższa głowica kamery VSP-H25F jest optymalnie przystosowana do małych przestrzeni inspekcji, a jej pole obserwacji >120° umożliwia uzyskanie dobrej orientacji.

Praktyczne wyposażenie dodatkowe:
Nadajnik radiowy do lokalizacji głowicy kamery

Opcjonalny transmitter VSP3041 mocowany jest pomiędzy koniec sondy i głowicę kamery i przekazuje jej pozycję do odpowiedniego odbiornika, jak na przykład detektor przewodów SR-24. SR-24

Umożliwia to punktową lokalizację miejsca uszkodzenia oraz ustalenie całego przebiegu rury.

Wideo-endoskop VSP-VS

Do zespolonej kontroli w połączeniu z jednostką sterowania VSP-Control

System VSP może być wyposażony w wideoskopy o różnych długościach i średnicach sond. Wyświetlanie i zapis obrazu wymaga jedynie podłączenia wideoskopu do jednostki sterowania VSP-Control. Każdy wideoskop jest wyposażony w bezstopniowo i we wszystkich kierunkach regulowaną głowicę kamery. Wytrzymała, wielowarstwowa sonda oznacza najwyższą uniwersalność przy jednocześnie wysokiej sztywności skrętnej.

Zintegrowana stopa magnetyczna umożliwia łatwe zamocowanie endoskopu wideo na ścianach metalowych, nośnikach stalowych, drzwiach szaf sterowniczych i innych ferromagnetycznych elementach.

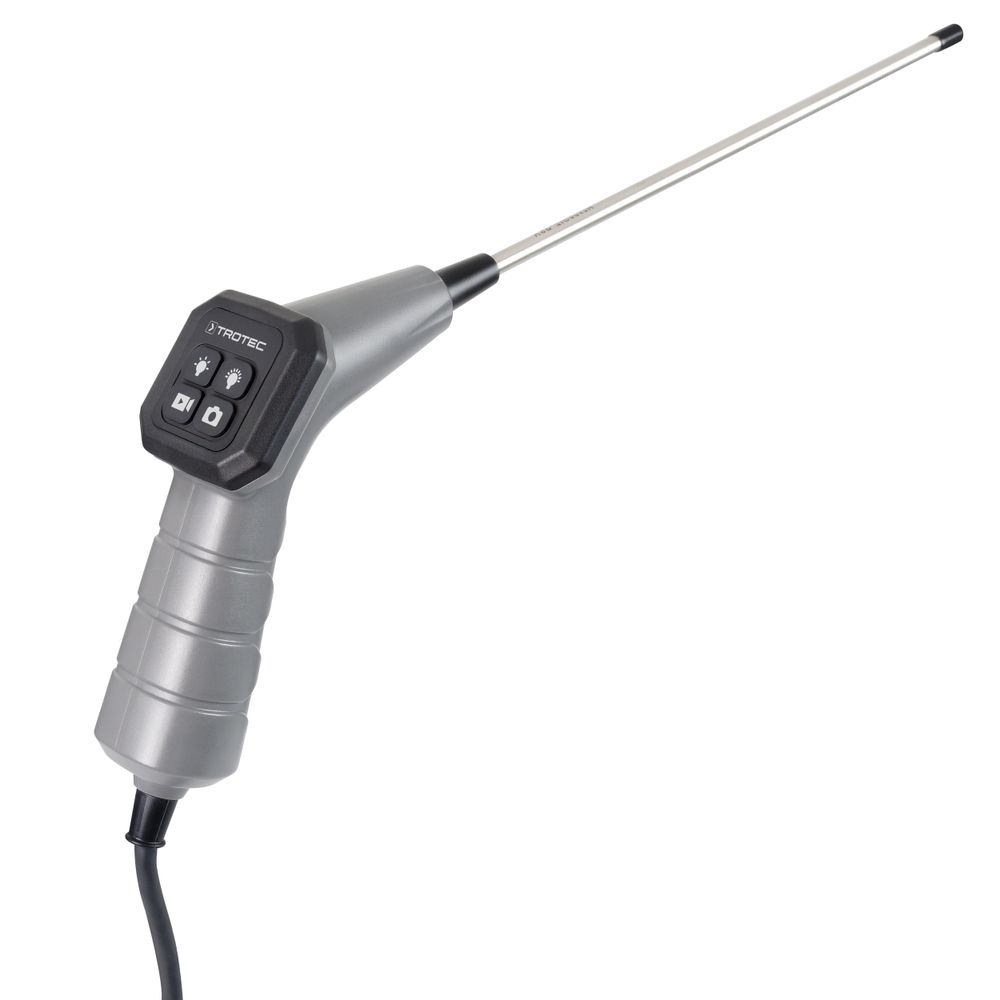

Wideo-boreskop VSP-BS

Do zespolonej kontroli w połączeniu z jednostką sterowania VSP-Control

Szczególną uniwersalnością wyróżniają się boreskopy o różnej grubości sondy w wersjach kamery przedniej, bocznej lub typu Dualsicht. Wyświetlenie obrazu boreskopu wymaga jedynie podłączenie do jednostki sterowania systemu VSP-Control.

Zestawienie kierunków obserwacji i pól widzenia dostępnych sond boreskopowych VSP-BS

Pomocnicze elementy centrujące VSP ze zintegrowanym oświetleniem

Wyposażenie dodatkowe obejmuje 3-punktowy, nożycowy mechanizm jezdny z możliwością bezstopniowego dostosowania do wewnętrznej średnicy rury. Pomocnicze elementy centrujące umożliwiają wycentrowanie głowicy kamery w rurze oraz ułatwiają jej ruch, a zintegrowane oświetlenie poprawia jakość obrazu badanego odcinka rury.

Oba elementy centrujące mogą być później połączone z kablem wsuwanym i posłużyć do wyposażenia dowolnie wybranej przez klienta kamery. Dodatkowe oświetlenie elementu centrującego VSP-CD 60-200 zapewniane jest przez oświetlenie pierścieniowe (24 diody LED). W przypadku modelu VSP-CD 140-400 wyposażenie obejmuje trzy, regulowane, punktowe lampy LED.

Wózek VSP

Ta opcjonalna walizka transportowa z wkładką piankową dopasowaną do całego zestawu urządzeń VSP poza bębnem kabla wsuwanego umożliwia szybkie uporządkowanie wyposażenia i bezpieczny transport.

Wyposażenie tej wytrzymałej, wykonanej z twardego tworzywa sztucznego walizki obejmuje wyciągany uchwyt, rolki transportowe, uchwyt do przenoszenia i zamki przystosowane do kłódek.

Konfiguracja gotowa do zamówienia: Zestaw kamery bębnowej VSP3041 do inspekcji kanałów i rur

Skorzystaj z zalet uniwersalności modułowego systemu VSP, na przykład z zestawu bębna przewodu VSP3041, składającego się z oryginalnych komponentów systemowych VSP:

Jednostka sterowania VSP-Control Osłona przeciwodblaskowa w walizce transportowej
Kabel wsuwany VSP-R30 o długości 30 m
Kula prowadząca
Głowica kamery VSP-H41M
Kosz ochronny VSP-H41M

Zestaw ten jest optymalną kamerą wsuwaną. W razie potrzeby możliwe jest tanie rozszerzenie systemu o dodatkowe komponenty systemu VSP.

Ta uniwersalność zastosowania oferowana jest wyłącznie przez system inspekcyjny VSP firmy Trotec!

Kula prowadząca wchodząca w zakres dostawy zestawu

Kulka prowadząca z rolkami wchodząca w zakres dostawy pomaga wyśrodkować głowicę kamery w odcinku rury (maks. ø 100 mm) i unosi ją ponad resztkami brudu na podłodze.

Łatwy w instalacji: Kabel pchający jest po prostu wkładany do otwartej kuli prowadzącej na jej przedniej tulei, a następnie zamykany bez użycia narzędzi za pomocą blokady zatrzaskowej. W rezultacie przewód popychający pozostaje bezpiecznie zablokowany w kuli prowadzącej.
